图¶

核心理念：由顶点(Vertex)和边(Edge)组成的网络结构。为何重要：用于表示各种网络关系，如社交网络、地图路线、依赖关系等。

图有邻接表和邻接矩阵两种形式，算法中通常用邻接表。

必练操作：

图的表示方法：邻接矩阵和邻接表。
图的遍历：深度优先搜索(DFS)和广度优先搜索(BFS)。
（进阶）最小生成树算法 (Prim, Kruskal)、最短路径算法 (Dijkstra)。

图的遍历框架¶

图的遍历与树的遍历最大的区别在于：图可能存在环，因此需要使用 visited 数组来避免重复访问节点。

图的表示(邻接表)¶

# 邻接表表示图
graph: list[list[int]]  # graph[i] 存储节点 i 的所有邻居节点

DFS vs BFS¶

深度优先搜索 (DFS)广度优先搜索 (BFS)

DFS 使用递归或栈来实现,适合解决路径、连通性、环检测等问题。

def dfs(graph: list[list[int]], start: int, visited: set[int]) -> None:
    # 标记当前节点已访问
    visited.add(start)

    # 前序位置:进入节点时的操作
    # ...

    # 遍历所有邻居节点
    for neighbor in graph[start]:
        if neighbor not in visited:
            dfs(graph, neighbor, visited)

    # 后序位置:离开节点时的操作
    # ...

def traverse_graph(graph: list[list[int]]) -> None:
    visited = set()

    # 遍历所有节点,确保访问到所有连通分量
    for i in range(len(graph)):
        if i not in visited:
            dfs(graph, i, visited)

BFS 使用队列来实现,适合解决最短路径、层级遍历等问题。

from collections import deque

def bfs(graph: list[list[int]], start: int) -> None:
    visited = set()
    queue = deque([start])
    visited.add(start)

    while queue:
        # 取出队首节点
        node = queue.popleft()

        # 访问当前节点
        # ...

        # 将所有未访问的邻居加入队列
        for neighbor in graph[node]:
            if neighbor not in visited:
                visited.add(neighbor)
                queue.append(neighbor)

特性	DFS	BFS
数据结构	栈(递归)	队列
空间复杂度	\(O(h)\) (h 为图的深度)	\(O(w)\) (w 为图的宽度)
适用场景	路径问题、拓扑排序、环检测	最短路径、层级遍历
遍历顺序	深度优先,一条路走到底	广度优先,逐层扩散

常见应用场景¶

DFS 应用	BFS 应用
检测图中是否有环	无权图的最短路径
拓扑排序	层级遍历
寻找所有路径	最小步数问题
连通分量计数	二分图检测

关键注意事项¶

visited 数组: 防止重复访问,避免死循环
非连通图: 需要遍历所有节点作为起点,确保访问到所有连通分量
有向图 vs 无向图: 邻接表的构建方式不同
无向图: graph[u] 包含 v,graph[v] 也包含 u
有向图: 只在 graph[u] 中添加 v

图的 DFS vs 回溯 DFS¶

图的 DFS 和回溯算法都使用深度优先搜索,但它们的目的和实现细节有重要区别。

核心区别¶

维度	图的 DFS (遍历)	回溯 (找所有路径)
目的	遍历每个节点一次	找所有可能的路径/组合
visited 含义	"这个节点被访问过了"	"这个节点在当前路径中"
做选择	✅ for 循环外	✅ for 循环外
撤销选择	❌ 不撤销	✅ for 循环后撤销
节点重复访问	❌ 每个节点只访问一次	✅ 不同路径可以重复访问同一节点

代码对比¶

图的 DFS (遍历)回溯 (找所有路径)

目的: 遍历每个节点一次

def graph_dfs(graph: list[list[int]], start: int, visited: set[int]) -> None:
    # 做选择(for 循环外)
    visited.add(start)

    # 前序位置:访问节点
    print(start)

    # 遍历所有邻居
    for neighbor in graph[start]:
        if neighbor not in visited:
            graph_dfs(graph, neighbor, visited)

    # ✖️ 不撤销选择

目的: 找所有可能的路径/组合

def backtrack_dfs(
    graph: list[list[int]],
    start: int,
    target: int,
    visited: set[int],
    path: list[int],
    result: list[list[int]]
) -> None:
    # 做选择(for 循环外)
    path.append(start)
    visited.add(start)

    # 到达目标,记录路径
    if start == target:
        result.append(path.copy())

    # 遍历所有邻居
    for neighbor in graph[start]:
        if neighbor not in visited:
            backtrack_dfs(graph, neighbor, target, visited, path, result)

    # ✅ 撤销选择(for 循环外) - 这是回溯的精髓!
    visited.remove(start)
    path.pop()

具体例子¶

假设有这样一个图:

图的 DFS (遍历)回溯 (找从 1 到 4 的所有路径)

执行过程:

访问顺序: 1 → 2 → 4 → 3
每个节点只访问一次
visited[4] = true 后,从 3 到 4 的边不会再走

使用场景:

遍历所有节点
检测环
拓扑排序
连通分量计数

执行过程:

路径 1: 1 → 2 → 4
路径 2: 1 → 3 → 4
节点 4 在两条路径中都被访问
第一条路径结束后,visited[4] 被撤销,允许第二条路径再次访问

使用场景:

找所有路径
找所有组合/排列
N 皇后问题
数独求解

记忆要点¶

回溯 = DFS + 撤销选择

图的 DFS 关注"是否访问过"，回溯关注"当前路径的状态"。撤销选择是回溯的精髓，它允许算法探索所有可能的解空间。

二分图¶

二分图是一种特殊的图,其顶点可以分成两个互不相交的集合,使得 同一集合内的顶点之间没有边。

二分图判定¶

使用 染色法(DFS/BFS):尝试用两种颜色给图着色,如果能成功着色且相邻节点颜色不同,则是二分图。

def is_bipartite(graph: list[list[int]]) -> bool:
    n = len(graph)
    color = [0] * n  # 0: 未染色, 1: 颜色1, -1: 颜色2

    def dfs(node: int, c: int) -> bool:
        color[node] = c

        for neighbor in graph[node]:
            if color[neighbor] == c:
                # 相邻节点颜色相同,不是二分图
                return False
            if color[neighbor] == 0:
                # 染成相反的颜色
                if not dfs(neighbor, -c):
                    return False
        return True

    # 处理非连通图
    for i in range(n):
        if color[i] == 0:
            if not dfs(i, 1):
                return False
    return True

应用场景:

任务分配问题
配对问题
LeetCode: 785. Is Graph Bipartite?, 886. Possible Bipartition

环检测¶

无向图环检测有向图环检测

核心思想: 使用 DFS，记录父节点。如果访问到已访问的节点且不是父节点，则存在环。

def has_cycle(graph: list[list[int]]) -> bool:
    n = len(graph)
    visited = set()

    def dfs_cycle(node: int, parent: int) -> bool:
        visited.add(node)

        for neighbor in graph[node]:
            if neighbor not in visited:
                if dfs_cycle(neighbor, node):
                    return True
            elif neighbor != parent:
                # 访问到已访问的节点且不是父节点,存在环
                return True
        return False

    for i in range(n):
        if i not in visited:
            if dfs_cycle(i, -1):
                return True
    return False

核心思想: 使用 DFS + 路径标记。需要三种状态:未访问、访问中(在当前路径上)、已完成。

def has_cycle_directed(graph: list[list[int]]) -> bool:
    n = len(graph)
    # 0: 未访问, 1: 访问中(在路径上), 2: 已完成
    state = [0] * n

    def dfs_cycle_directed(node: int) -> bool:
        state[node] = 1  # 标记为访问中

        for neighbor in graph[node]:
            if state[neighbor] == 1:
                # 遇到访问中的节点,存在环
                return True
            if state[neighbor] == 0:
                if dfs_cycle_directed(neighbor):
                    return True

        state[node] = 2  # 标记为已完成
        return False

    for i in range(n):
        if state[i] == 0:
            if dfs_cycle_directed(i):
                return True
    return False

拓扑排序¶

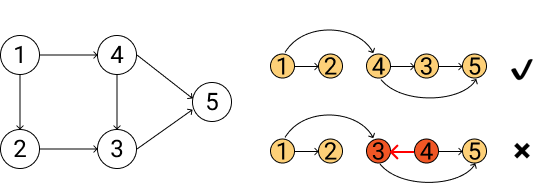

拓扑排序是对 有向无环图(DAG，Directed Acyclic Graph) 的所有顶点进行线性排序,使得对于任何有向边 u → v,u 在排序中都出现在 v 之前。简而言之，拓扑排序就是将依赖关系排成一条线。

拓扑排序有两种经典实现：Kahn 算法(BFS + 入度)和 DFS 算法(后序遍历反转)。两者时间复杂度相同 \(O(V+E)\)，本质等价，不分优劣。

DFS + 后序遍历反转Kahn 算法 (BFS + 入度)

核心思想: DFS 后序遍历的结果反转就是拓扑排序。

def topological_sort(graph: list[list[int]]) -> list[int]:
    visited = set()
    result = []

    def dfs(node: int) -> None:
        visited.add(node)

        for neighbor in graph[node]:
            if neighbor not in visited:
                dfs(neighbor)

        # 后序位置:所有子节点都已访问完
        result.append(node)

    for i in range(len(graph)):
        if i not in visited:
            dfs(i)

    return result[::-1]  # 反转结果

核心思想: 不断移除入度为 0 的节点，并更新其邻居的入度。

from collections import deque

def topological_sort_kahn(graph: list[list[int]]) -> list[int]:
    n = len(graph)
    in_degree = [0] * n

    # 计算入度
    for i in range(n):
        for neighbor in graph[i]:
            in_degree[neighbor] += 1

    # 将入度为 0 的节点加入队列
    queue = deque([i for i in range(n) if in_degree[i] == 0])

    result = []
    while queue:
        node = queue.popleft()
        result.append(node)

        # 删除该节点的所有出边
        for neighbor in graph[node]:
            in_degree[neighbor] -= 1
            if in_degree[neighbor] == 0:
                queue.append(neighbor)

    # 如果结果长度不等于节点数,说明存在环
    if len(result) != n:
        return []  # 存在环,无法拓扑排序

    return result

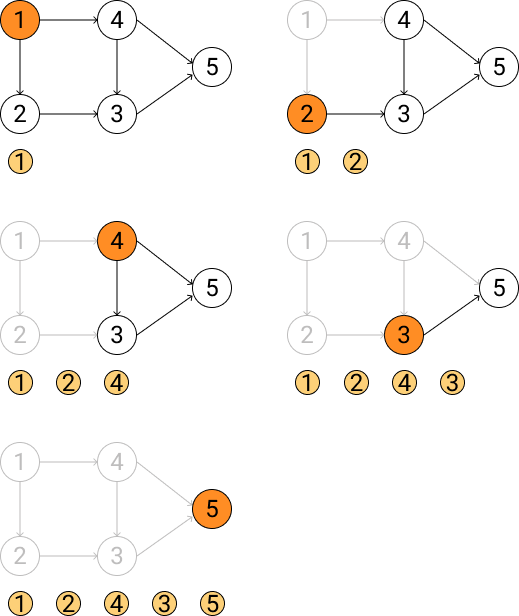

_{DFS + 后序遍历反转}

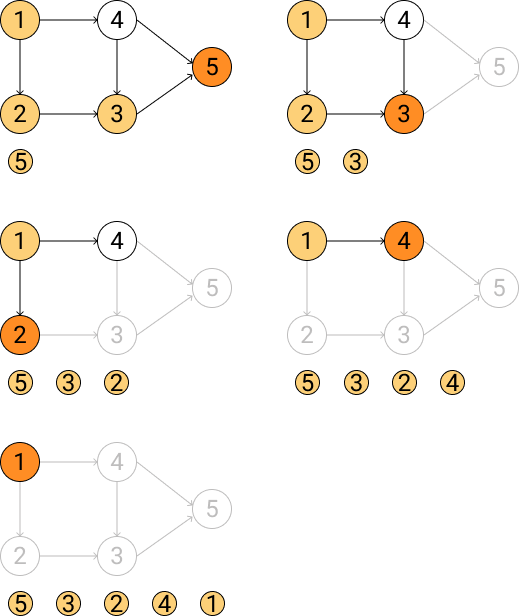

_{Kahn 算法 (BFS + 入度)}

图片来源: Jingsam

应用场景:

课程安排（有先修课程要求）
任务调度（GitHub Actions 的任务依赖，比如环境初始化在构建前，部署在构建后）
编译依赖（Go 语言的循环依赖检测）
LeetCode: 207. Course Schedule, 210. Course Schedule II

无权图¶

无权图的边没有权重，只表示节点之间的连接关系。这是最基础的图结构，适合表示二元关系。

无权图的表示¶

# 邻接表表示无权图
graph: list[list[int]]  # graph[i] 存储节点 i 的所有邻居

# 邻接矩阵表示无权图
matrix: list[list[bool]]  # matrix[i][j] = True 表示 i 和 j 之间有边

BFS 求最短路径¶

在 无权图 中，BFS 可以找到从起点到任意节点的 最短路径（边数最少）。

from collections import deque

def shortest_path(graph: list[list[int]], start: int, target: int) -> int:
    visited = set()
    queue = deque([(start, 0)])  # (node, step)
    visited.add(start)

    while queue:
        node, step = queue.popleft()

        if node == target:
            return step

        # 将邻居加入队列
        for neighbor in graph[node]:
            if neighbor not in visited:
                visited.add(neighbor)
                queue.append((neighbor, step + 1))

    return -1  # 无法到达

双向 BFS 优化¶

当起点和终点都已知时，可以使用 双向 BFS 来优化搜索效率。

def bidirectional_bfs(graph: list[list[int]], start: int, target: int) -> int:
    if start == target:
        return 0

    # 从起点和终点同时开始搜索
    visited_start = {start}
    visited_target = {target}
    queue_start = deque([start])
    queue_target = deque([target])
    step = 0

    while queue_start and queue_target:
        step += 1

        # 优化:总是扩展较小的队列
        if len(queue_start) > len(queue_target):
            queue_start, queue_target = queue_target, queue_start
            visited_start, visited_target = visited_target, visited_start

        for _ in range(len(queue_start)):
            node = queue_start.popleft()

            for neighbor in graph[node]:
                if neighbor in visited_target:
                    # 两个方向相遇
                    return step
                if neighbor not in visited_start:
                    visited_start.add(neighbor)
                    queue_start.append(neighbor)

    return -1

双向 BFS 的优势:

时间复杂度从 \(O(b^d)\) 降低到 \(O(b^{d/2})\) (b 为分支因子,d 为深度)
适合搜索空间很大的场景

应用场景¶

无权图的典型应用:

社交网络 - 好友关系、关注关系
好友推荐(共同好友)
六度分离理论
影响力传播
网络拓扑 - 计算机网络、互联网连接
迷宫/棋盘 - 最短路径问题
单词接龙 - 词汇转换问题
基因序列 - DNA 序列相似度

经典题目

127. Word Ladder - 单词接龙(BFS 最短路径)
433. Minimum Genetic Mutation - 基因序列(BFS)
1091. Shortest Path in Binary Matrix - 二进制矩阵最短路径
752. Open the Lock - 开锁(双向 BFS)

加权图¶

加权图的边带有权重，常用于最短路径、最小生成树等问题。

加权图的表示¶

from typing import NamedTuple

class Edge(NamedTuple):
    to: int
    weight: int

# 方法 1: 邻接表 + Edge 类
graph: list[list[Edge]]

# 方法 2: 邻接表 + 元组
# graph[i] = [(neighbor1, weight1), (neighbor2, weight2), ...]
graph: list[list[tuple[int, int]]]

Dijkstra 算法(单源最短路径)¶

适用于 非负权重 的图,使用优先队列(最小堆)。

import heapq
from typing import NamedTuple

class Edge(NamedTuple):
    to: int
    weight: int

def dijkstra(graph: list[list[Edge]], start: int) -> list[int]:
    n = len(graph)
    dist = [float('inf')] * n
    dist[start] = 0

    # 优先队列: (distance, node)
    pq = [(0, start)]

    while pq:
        d, node = heapq.heappop(pq)

        if d > dist[node]:
            continue

        for edge in graph[node]:
            new_dist = dist[node] + edge.weight
            if new_dist < dist[edge.to]:
                dist[edge.to] = new_dist
                heapq.heappush(pq, (new_dist, edge.to))

    return dist

Bellman-Ford 算法¶

适用于 有负权重 的图,可以检测负权环。

def bellman_ford(edges: list[tuple[int, int, int]], n: int, start: int) -> list[int]:
    # edges[i] = (from, to, weight)
    dist = [float('inf')] * n
    dist[start] = 0

    # 松弛 n-1 次
    for _ in range(n - 1):
        for from_node, to_node, weight in edges:
            if dist[from_node] != float('inf') and dist[from_node] + weight < dist[to_node]:
                dist[to_node] = dist[from_node] + weight

    # 检测负权环
    for from_node, to_node, weight in edges:
        if dist[from_node] != float('inf') and dist[from_node] + weight < dist[to_node]:
            # 存在负权环
            return []

    return dist

最短路径算法对比¶

算法	适用场景	时间复杂度	空间复杂度
Dijkstra	非负权重,单源最短路径	\(O((V+E) \log V)\)	\(O(V)\)
Bellman-Ford	有负权重,单源最短路径,检测负权环	\(O(VE)\)	\(O(V)\)
Floyd-Warshall	所有节点对最短路径	\(O(V^3)\)	\(O(V^2)\)

应用场景:

地图导航(最短路径) - 权重是距离/时间
网络路由 - 权重是延迟/带宽
航班网络 - 权重是票价/飞行时间
物流配送 - 权重是运输成本
社交网络影响力 - 权重是亲密度/互动频率
LeetCode: 743. Network Delay Time, 787. Cheapest Flights Within K Stops
